通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。
整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。
1.2系统主要功能和特点
1)采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。
2)整个系统运行平稳、噪音小、无机械冲击。
3)具有来电自检功能，自动恢复在加锁状态。
4)具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。
5)具有断电落杆，通电手动上杆功能。
6)具有485远距离控制落杆、上杆功能，以满足用户的特殊需求及消防安全要求。

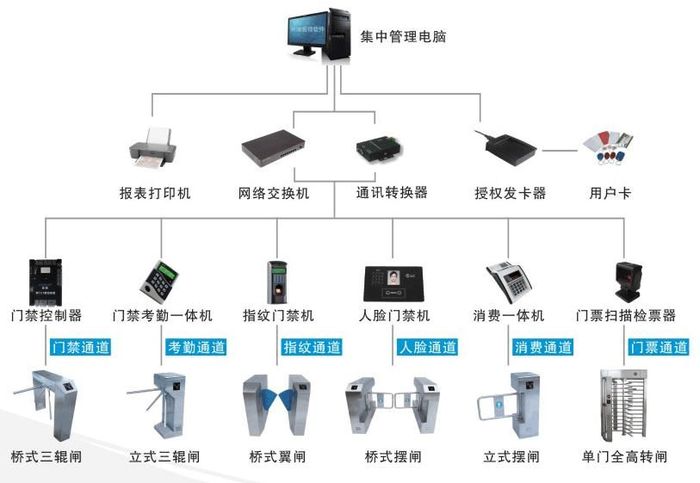

7)具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
8)可自动对通行方向的通行人数进行统计，并以直观的LED（选装）方式呈现给管理者，使管理者对某方向的通行人数了如指掌。
9)具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。
10)具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。
11)通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。
12)具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。
1.3主要技术参数
1）电源电压：AC220V±10V ，50Hz
2）工作环境温度：－15℃ ～ 60℃
3）相对湿度：小于95%，不凝露
4）最大通道宽600mm
5）通行速度：40人/分钟（IC卡）
6）电机：25W/24V
7）输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号
驱动电流＞10mA
8）通信接口： RS485电器标准
通信距离：≤1200米
2.1 设备外型及尺寸
三辊闸的品种及规格，按机箱外型可分为：桥式圆角三辊闸、桥式斜面三辊闸、桥式蝶形三辊闸、桥式圆弧三辊闸、桥式八角三辊闸、立式圆角三辊闸和双立柱三辊闸7大类。
3 设备的安装与调试
3.1设备的安装
1）根据装箱清单清点配件
2）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。
3） 按下图所示安装要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺栓或4个M12的膨胀螺栓。
4） 将强电电缆线和弱电电缆线分别用3/4”PVC线管穿好,用水泥埋到相应的位置;
！ 注意：
地埋PVC线管深度应大于60mm，露出地面高度应大于50mm，且出口回弯，以防止线管进水。
5）打开机箱门，将机座螺栓孔对准地脚螺栓，拧紧螺母。
6）按照系统接线图，将电源线、控制线与闸机主控制板接线排接好，并接好系统的保护地线；
！ 注意：
1）以上所有操作，均应在断电的情况下操作，且应确保系统保护地线正确的接好、接牢。
2）当所选用的设备用于户外时，应在设备安装处砌上100mm～200mm高的水泥安装平台，以便隔潮；同时在设备上方，应加装阳棚等遮雨设施，严禁直接将设备安置在露天环境中使用；
4设备使用说明
4.1确保设备工作正常后，方可投入使用
4.2 通行者在读写期间，在通行指示灯未转为绿色之前，严禁挤、靠、推动闸杆，以免影响设备的正常运行。
4.3 设备在未使用时，严禁坐、用力压在闸杆上，以免引起闸机不必要的损坏
4.4 建议不要将设备直接使用在露天、潮湿或有腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命（若在户外使用，必须加阳棚等防雨设施）
4.5 在通行时，通行者只需轻轻推一下闸杆，而不要在通行过程中强力推动闸杆运动。
！ 注意：
1）有雷电时请勿使用本机，以防损坏闸机
2）应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生
5 日常维护
5、1 本设备外壳为不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚硬物品擦洗外表，以免划伤影响美观，同时应禁止用水冲洗，以免造成电控系统短路，而损坏设备。
5、2 定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。
5、3 定期检查系统保护地连接处的情况，确保其可靠的接入。
5、4 定期检查连接线路的接插件与接线点，确保连接可靠。
6常见故障与排除
6、1 上电后方向指示器、计数器（选装）等无显示，且不能读卡
该故障主要是设备电源系统有问题，应仔细检查设备主控制器的3A保险管是否有损坏，接插件是否有松动、电源线是否有断线等情况
6、2 在使用过程中偶尔出现掉杆现象
引起该故障主要有以下二条原因：
A 固定脱杆电磁铁的2个M4内六角螺钉松动。对其排除方法为：
1）用钥匙打开机箱上盖；
2）松开固定脱杆电磁铁的2个M4内六角螺钉；
3）将脱杆电磁铁轻轻向上移动少许；
4）紧固脱杆电磁铁的2个M4内六角螺钉；
5）上电检查故障是否排除，否则按重复2）~4）所述方法，直到故障排除；
B 闸头内的弹片弹力不足（见下图）
对该故障，应及时通知我公司售后服务部门或授权服务机构进行更换。
6、3 上电或在使用过程中，闸杆不能可靠的锁定
引起该故障主要是脱杆电磁铁损坏或有断线、接线松动情况，或上图所示弹片断裂。
6、4 读一次卡，可连续通过多人
对该故障主要是以下几个原因引起：
1）用户读卡系统输出给闸机主控器的信号不稳定（有抖动，如继电器输出型读写系统），且闸机工作在读卡记忆工作模式（P08=0）。对该故障可采用以下方法进行排除：
a）将闸机的工作模式切换到读卡不带记忆模式，具体方法见附录
b）对读卡系统输出信号加延时消抖电路
2)定位臂的复位拉簧失效或拉力不够，导致定位臂不能可靠复位加锁。
6、5 不能正常读卡
该故障主要是读卡设备到主控制器间的接线有松动或读卡设备损坏。当更换读卡设备后。
6、6读卡正常，方向指示为允许通行状态，但就是不能通行
对该故障，主要由以下几种原因所引起：
a)同步齿型带断裂------用型号：222-3M-6的同步齿型带更换断裂的同步齿型带。
b)三辊闸主控板上5A保险管损坏
c)电机损坏或接线松动
当电机损坏而更换电机时，在设备入使用前，必须对电机的运转方向进行检查。
d）三辊闸主控板损坏
当电机或主控板损坏时，必须立即通知我公司售后服务部门或授权机构进行处理。
6、7一边读卡通过后，出现另一方向解锁可通行现象
该故障主要是由于上锁光电开关损坏或接线松动而引起。当更换该光电开关更换后并对加、解锁光电开关工作情况进行检查。
